作为RFID人,Impinj的系列芯片,你真的了解吗?

责任编辑:editor09 |来源:企业网D1Net  2017-08-18 09:48:44 本文摘自:RFID世界网

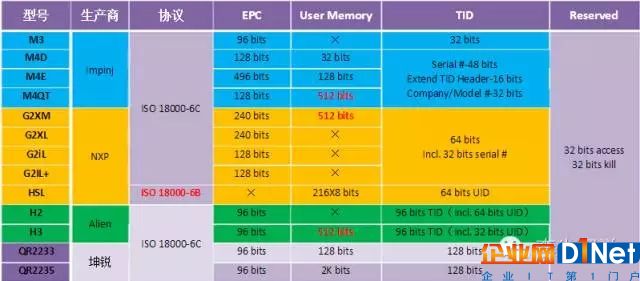

作为RFID的从业者来说,以下几款芯片应该算是耳熟能详了。

作为RFID人,Impinj的系列芯片,你真的了解吗?

在目前的应用来说,impinj Monza 4系列的芯片和Alien H3芯片旗鼓相当,对于我个人而言,唯独偏爱M4,先给大家介绍下impinj Monza 4 标签芯片:

(行业部分专家可忽略以下内容,小弟在这里班门弄斧了)

一、 Monza 4系列:

作为RFID人,Impinj的系列芯片,你真的了解吗?

1. Monza 4U与Monza 4QT(Private Mode)的内存是一致的,User区512 bits,EPC区128 bits ,二者的区别在于Monza4QT可以有Private/public Mode,而Monza4U只有固定模式;

2. Monza4QT中(Public Mode)可见的TID、User区与EPC区的内容相应减少,这个模式下,芯片的User区为不可见,TID为32 bits,EPC区则为96 bits;

作为RFID人,Impinj的系列芯片,你真的了解吗?

3. Monza4E User区128 bits,TID为96 bits,它特殊的地方是EPC区比较大,为496 bits;

作为RFID人,Impinj的系列芯片,你真的了解吗?

4. 当然Monza4D也有它的特点,就是User区只有32 bits,TID为96 bits,EPC区为128 bits;

作为RFID人,Impinj的系列芯片,你真的了解吗?

5. Monza4系列芯片的引脚:

作为RFID人,Impinj的系列芯片,你真的了解吗?

RF1+与RF1-相对应,RF2+与RF2-相对应;

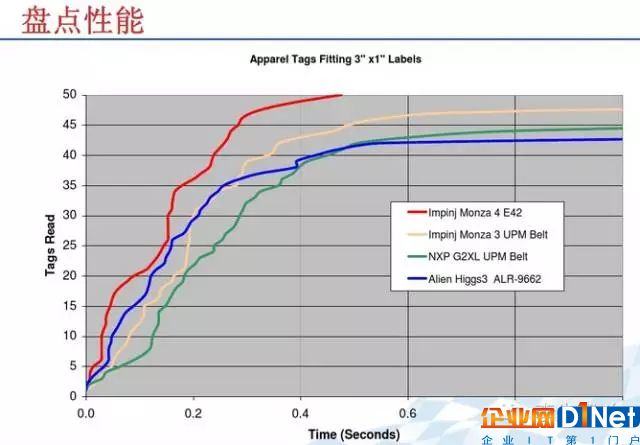

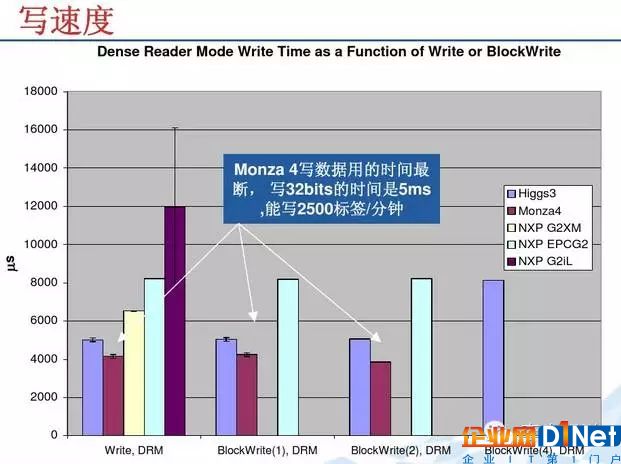

当然,譬如引脚类的东西很多人也没必要了解,那就了解下应用上的性能,如下图:

作为RFID人,Impinj的系列芯片,你真的了解吗?
作为RFID人,Impinj的系列芯片,你真的了解吗?

现在知道为何偏爱M4了吧!

那好,继续往下看,Impinj 系列还有M5呢!

二、Monza5芯片

1. 早期的Monza5没有User区,EPC区有128 bits,新款的Monza5芯片,User区有32 bits;

作为RFID人,Impinj的系列芯片,你真的了解吗?

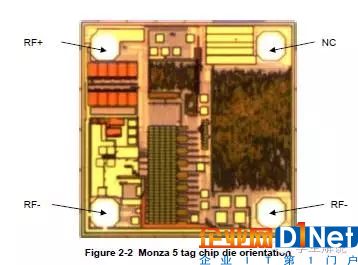

2. Monza5芯片的引脚:

作为RFID人,Impinj的系列芯片,你真的了解吗?

RF+对应RF-,NC为空脚;

三、Monza 6系列

1. Monza6芯片系列:

作为RFID人,Impinj的系列芯片,你真的了解吗?

2. Monza R6没有User区,EPC区96 bits;

作为RFID人,Impinj的系列芯片,你真的了解吗?

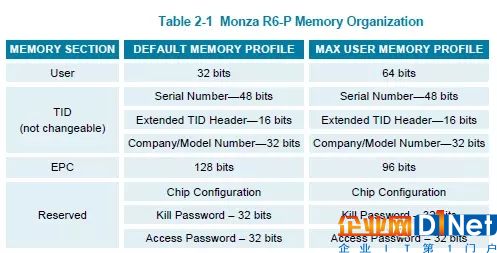

3. Monza R6-P

Monza R6-P芯片中, Reserved Memory中除了有Access和kill passwords外,还存在着三个特殊的标志位M(Memory Map Selection),S(Short Range),A(AutoTune );

M = the memory map selection bit. This bit is set to one at the factory and may be written once to change the memory map.

S = the short range bit. This bit is set to zero at the factory. When set this bit puts the chip into a short range mode. The chip will not respond at all unless it is in short range.

A = the AutoTune disable bit. When the AutoTune disable bit is zero AutoTune works as normal. When the bit is one, AutoTune is disabled and the capacitance on the front end assumes the mid-range value.

(看不懂没关系,看下面中文)

出厂时,M的默认值是1,芯片默认的Memory为128 bits的EPC区,32 bits的User区;M=0时,EPC区为96 bits,User区为64 bits;M值只能更改一次,更改之后就永久被锁定;

S=1时,Short Range模式开启,S=0时,Short Range模式关闭;

A=0时,Autotune模式开启,A=1时,Autotune模式关闭;

作为RFID人,Impinj的系列芯片,你真的了解吗?

4. Monza S6-C芯片

Monza S6-C User区32 bits,EPC区96 bits;特殊的是芯片中有32 bits 的计数内存区;

作为RFID人,Impinj的系列芯片,你真的了解吗?

5. Monza R6、R6-P、S6-C芯片均自带Memory self-check和TID Parity(内存自检、TID奇偶校验),进一步保证数据的完整性;

6. Monza R6、R6-P、S6-C芯片引脚基本一致,而且引脚面积显然比Monza4,Monza5要大要宽,所以bonding Monza R6系列的芯片难度降低了,这就是为什么有人说Monza 6系列芯片将会是RFID行业的革命性产品的原因之一了,加上Monza 6系列芯片的自适应调整能力,这样的评价貌似一点都过分!

作为RFID人,Impinj的系列芯片,你真的了解吗?
