松下带你探索TWS无线耳机

责任编辑:xfuesx |来源:企业网D1Net  2020-06-22 17:21:38 本文摘自:智汇工业

TWS(True Wireless Stereo),即真正无线立体声,TWS无线耳机没有传统的物理线材,左右2个耳机通过蓝牙组成立体声系统,手机连接一个接收段就可以,这个接收端会把立体声分一边通过无线的方式给到另一个接收端,组成立体声;通过增加多种传感器实现触控控制、语音控制、身体信息采集等多种功能。

该技术方案实现了无线立体声(左右声道的无线分离)和智能化,提升了连接的效率、稳定性以及音质,极大地提高了蓝牙耳机的续航能力,除了具有播放音乐、接打电话等基本功能外,还通过集成多种传感器实现语音交互、健身运动、健康管理、医疗检测、社交等更为丰富的功能。



TWS无线耳机的优点

·采用无线结构设计,摒弃有线烦恼,运动携带更方便。

·实现无线立体声,提升音质效果,连接稳定。

·续航能力得到提升。

·耳机内采用多重传感器,是人工智能助手和智能家居的便捷入口。

·使用方式多样,既可独自使用,又可分享。

无线蓝牙耳机市场分析



根据ZDC数据统计显示:目前市场上对无线耳机的关注度高达68%,远远高于其他功能的耳机的关注度。

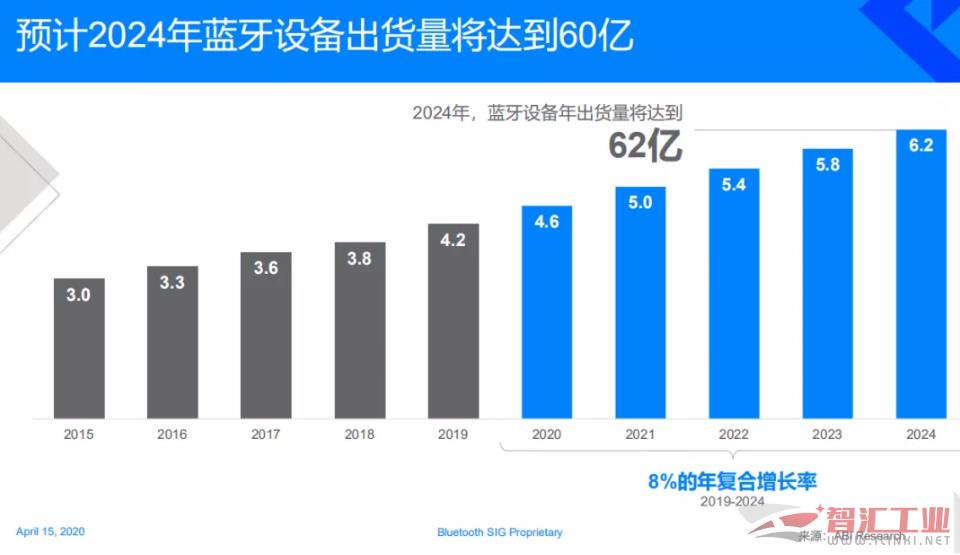

根据ABI Research报告显示:2020年蓝牙设备总出货量预计可以达到46亿,预计到2024年,设备年度出货量将达62亿。

小小的蓝牙耳机里,是各个零件之间的完美合作,是科技智慧的不断突破,根据蓝牙耳机小型化、长续航能力、安全性提升的趋势,松下研究出更小尺寸的连接器、长续航能力及安全性逐步提升的锂离子电池保护电路MOSFET产品等等,让我们来一探究竟吧!



连接器产品

现状

从现状来看,一般蓝牙耳机中用BTB连接器较少, TWS耳机中用BTB连接器较多。从外形尺寸来看,从有线耳机到颈戴式耳机,再到TWS耳机,体现了小型化的趋势。

面临的挑战

TWS耳机的小尺寸要求元器件在满足可靠性的前提下,实现更小的尺寸。如何在更小尺寸的TWS耳机里摆放更多的元器件,将会长期成为设计人员的挑战。



松下的连接器产品如下:

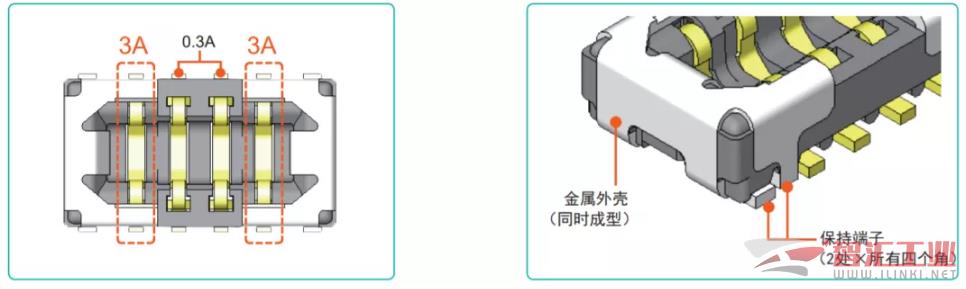

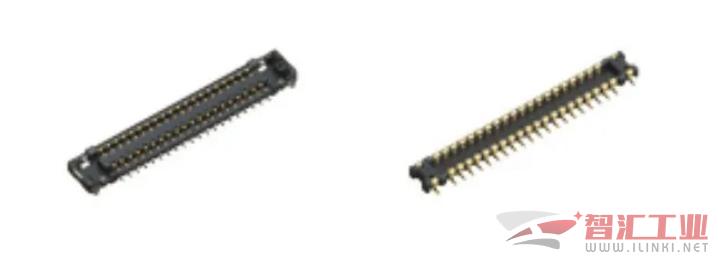

S35连接器





特点

▪ 窄长形状:宽1.7mm

▪ 低高度结构:组合高度0.6mm/0.8mm

▪ 窄长、低高度设计,且可适应各种环境的“TOUGH CONTACT”结构。

▪ 组合高度0.6mm、采用松下独特的“FINE FITTING结构”,在确保低高度的同时,实现舒适的插拔感及高拔出力。



R35K连接器(开发中)



特点

▪ 基板对FPC连接用连接器,端子间距

0.35 mm,是小型少芯数连接器

▪ 高拔出力:10N(初始)

▪ 支持高电流

▪ 坚固构造



轻触开关产品



现状

截至2019年,TWS主要分为中高端和低端两类应用场景。中高端市场目前主要是以触控式操作为主, Touch sensor(触控传感器)和G-sensor(加速度传感器)属于主流应用。中低端市场出于需要与高端市场进行分割的定位,最直观的就是在操作方式上予以一个清晰的划分,这块市场以轻触开关的应用偏多。

面临的挑战

尽管在高端市场虽然不存在操作音这一课题,但是如使用Touch sensor,在操作反应速度方面,相较于传统的轻触开关处于劣势。所以如若传统的轻触开关可实现接近于触控式操作的体验,并且兼顾轻操作音等特点,或可引领新的潮流。

对于接近触控手感的轻触开关,技术难点主要为产品贴片精度,整机结构设计加工和组装精度的管控。



松下的开关产品如下:



2616轻触开关



特点

▪ 低高度:0.50mm~0.53mm的外形

▪ 尺寸:2.6mm x 1.6mm的小型尺寸

▪ 支持IP67



3020轻触开关



特点

▪ 低高度:0.6mm的外形

▪ 尺寸:3.0mm x 2.0mm,高度0.6mm

▪ 带传动点,确保良好的操作性能

▪ 支持IP67



电池产品

现状

现在的TWS耳机已成为消费者机不离手的重要一环;助听器也不再是单一的医疗器械,它更是一个自信时尚的消费品。

面临的挑战

松下认为,未来如何在增强客户体验感的同时,确保其安全性可靠性将变得十分重要。

松下的电池产品如下:

针形锂离子电池





特点



▪ 小型/纤细型电池,可实现时尚的设计感和高输出,尤为适合蓝牙耳机及助听器应用(欧洲客户已开创性地应用在助听器产品中)。用于助听器连接到手机时,可支持蓝牙低功耗及其他需要大电流输出的功能。

▪ 高强度不锈钢外壳,实现高安全性和可靠性。可实现无鼓胀,无破裂,无着火,获得IEC62133/UL1642认证 (仅限量产型号)。

▪ 快速充电性能,确保使用便利性。具有3C充电电流,20min可达80%容量(仅限CG-420A/CG- 425A)。

▪ 优异的循环特性,大大延长产品的寿命。

▪ 电池上的二维码确保每颗电池可追根溯源。

MOSFET产品

现状

MOSFET针对TWS的未来产品需求,可以为实现其小型化、长续航能力做出贡献。

面临的挑战

MOSFET的技术挑战是小尺寸,并且保证其漏电小。松下MOSFET采用CSP封装技术,具有超小尺寸,超薄封装,低功耗,低电感,高可靠性的优势,市场认知度非常高。目前,松下的锂离子电池保护电路用MOSFET已实现仅有0.1 mA的超低漏电流。



松下的MOSFET产品如下:





锂离子电池保护电路用MOSFET



特点

▪ 小型化。采用CSP封装技术,器件尺寸更小;与市面上传统MOSFET与保护IC的二合一产品相比,松下的MOSFET与IC是分离的,因此可以配置个性化的产品方案,而且成品体积仍然比市场上的二合一产品更小。

▪ 漏电小。可以提高电池续航功能,并且防止过度放电,保护电池。

▪ 低导通电阻·高散热性封装,帮助实现电池的更长续航时间和快速充电。



▪ 高可靠性,为锂电池安全护航。

▪ 提供个性化服务。客户可以提供相关参数,松下据此配置出多种方案。



更多行业应用方案请持续关注我们!



关键字:无线耳机松下

本文摘自:智汇工业
