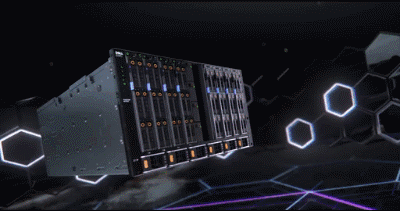

Ta就是PowerEdge MX
今天我们来探讨，如何通过PowerEdge MX部署SAN，实现传统的融合架构。这个实现的重点在网络部分。
PowerEdge MX系列提供多种连接选项，现有可选的交换机模块可以提供完整的L2/L3交换功能，并为真正的软件定义网络实施行业标准的开放式网络技术。此外，客户可选择启用SmartFabric服务，以大大减轻交换机管理的负担。
PowerEdge MX网络模块概述
全新的PowerEdge MX系列平台提供丰富的网络选项，可以把网络架构从单个机箱扩展到多个机箱。MX系列网络组件具有Future Forward(面向未来)设计，可提供端到端的25GbE/100GbE连接，同时仍保持与1/10/40GbE网络的向后兼容性。

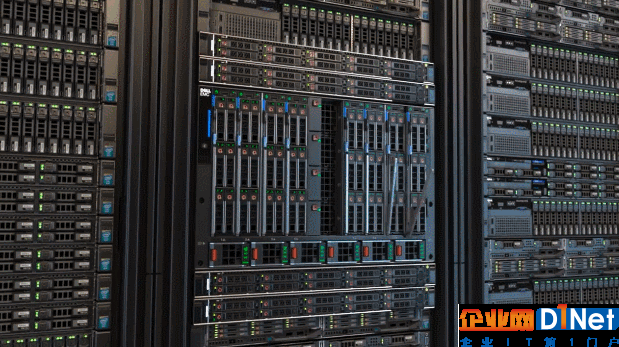

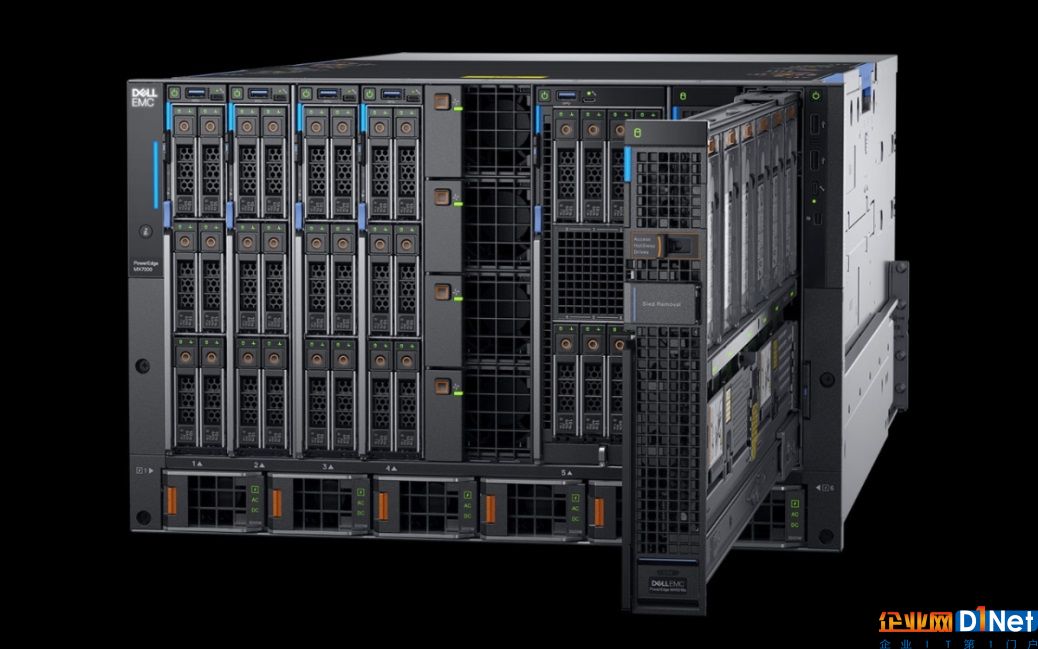

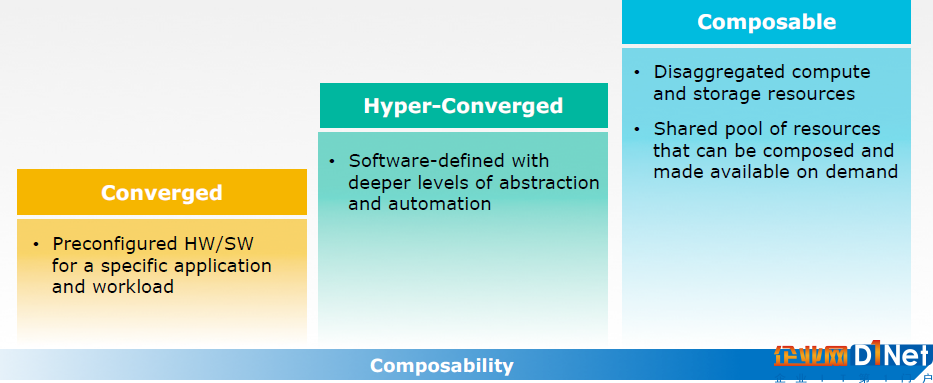

PowerEdge MX模块化基础设施
对于单机箱的网络需求，可使用MX5108n以太网交换机，它提供低延迟、高带宽的网络访问，并支持各种上行链路类型。
PowerEdge MX5108n以太网交换机
在要求更高的环境，MX9116n结构交换引擎(Fabric Switch Engine, FSE)比较实用，它可以进一步减少延迟并增加带宽，同时能扩展到10个机箱。
PowerEdge MX9116n结构交换引擎
该型号的模块通过戴尔易安信的可扩展网络架构，增加了32G光纤通道和光纤扩展功能，MX9116n还支持异构的机架服务器和其他以太网设备，总共可支持104个设备。
这两款交换机均支持开放式网络、全交换和SmartFabric操作模式。
管理方面，MX以太网交换模块支持ONIE，因此客户可以选择安装戴尔易安信OS10企业版，或是采用戴尔易安信Networking合作伙伴提供的第三方SDN解决方案选项，大多数部署都需要与戴尔易安信Networking OS10企业版一起进行，该企业版能够以两种模式运行：
全交换模式，提供行业标准化的L2/L3交换，支持全面的定制，可使用命令行界面(CLI)、API或DevOps解决方案(如Ansible)进行配置;
SmartFabric Services模式,最新的戴尔易安信网络创新，可在PowerEdge MX部署的每个网络中提供单一面板的管理和自动化，旨在显著降低网络配置、管理、故障修复和固件更新的复杂性，其主要功能包括I/O聚合、双活多路径和物理拓扑验证等。

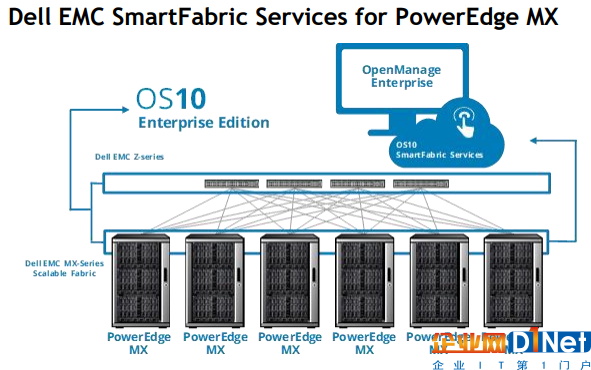

SmartFabric Services
SmartFabric Services模式下集中管理的机箱设备可以提供I/O聚合，以消除复杂的上游交换机配置。通过为所有主机提供双活多路径，可以无缝地提供负载平衡和容错。此外，VLAN和优先级分配等容易出错的任务将附加到服务器配置文件，并在交换机上实现自动化的服务质量(QoS)配置。可以使用单个CLI和/或API以管理多个交换机和多个网络。
模块化设计实现了前所未有的自动化水平，固件更新可以在“网络级别”进行管理，确保一致性，并且在更换设备时，新设备会自动更新，且在新交换机上线之前确认物理的拓扑结构。

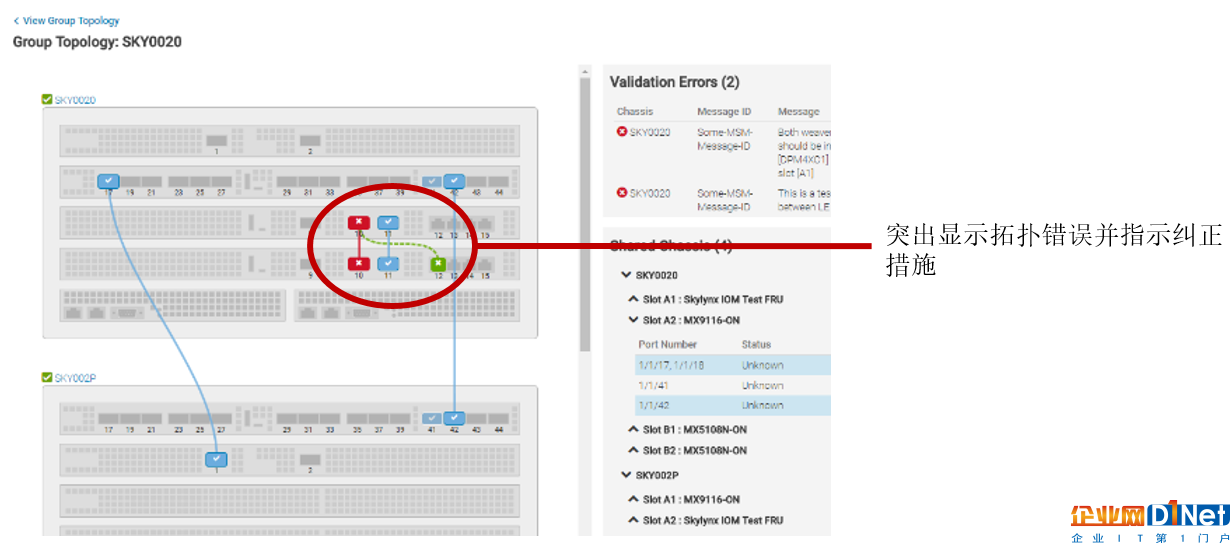

再者，SmartFabric Services能自动检测错误配置、识别链路级的故障情况，一旦发生错误，会自动通知管理员并指示所需的纠正措施，若条件符合，系统将自动修复网络。
可扩展的网络架构
模块化服务器如此受欢迎的关键因素之一，就是它们能够将所有服务器的管理功能整合到一个管理控制台中。
随着新MX7116n Fabric Expander模块的开发，全新的MX Scalable Fabric Architecture进一步扩展了这一理念。
PowerEdge MX7116n网络扩展模块
凭借这一创新，戴尔易安信工程师能够提供强大的网络扩展解决方案，该解决方案与MX9116n网络交换引擎集成，可将多达10个MX系列的机箱连接到一个可管理的域中。
MX7116n成对安装，无需添加额外的交换机即可实现完全容错。该设备完全非托管，不执行交换功能，不运行操作系统，延迟仅为55ns。它减少了布线，并提供与MX9116n的无缝连接，没有端口到端口的超额订购。
外部存储扩展
对于希望连接到现有FC SAN的客户，可选的冗余FC交换机支持高达32Gb/s的连接速度，并且可以不打折扣地集成到现有SAN结构中。
通过MX可选的以太网交换机选项，可完成与现有FCoE或iSCSI环境的集成。而对于FCoE，可将这些交换机配置为流量直接传递到外部网关的模式。
此外，MX9116n FSE可配置为现有Brocade或Cisco MDS SAN的NPIV网关，还可直接连接戴尔易安信或第三方的FC存储阵列。此模式提供对专用于连接到MX Scalable Fabric的设备的共享存储访问，可降低复杂性和延迟，满足大数据等要求苛刻的应用的需求。
以下为采用PowerEdge MX系列网络模块部署SAN的具体场景：
SAN应用场景一

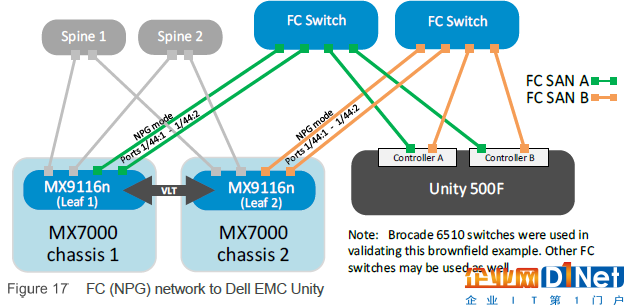

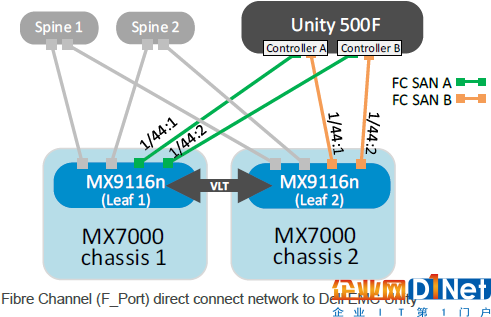

使用MX9116n连接光纤存储的两种方式：F-port和NPG。下图以Unity为例进行介绍，戴尔易安信SC系列存储同样如此。
SAN应用场景二

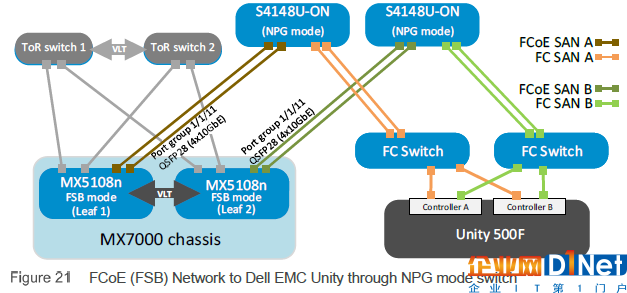

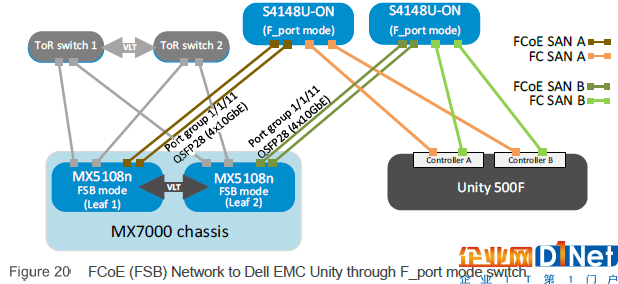

使用MX5108n连接光纤存储，同样有两种方式——利用戴尔网络S4148U来实现F-port和NPG。
SAN应用场景三三

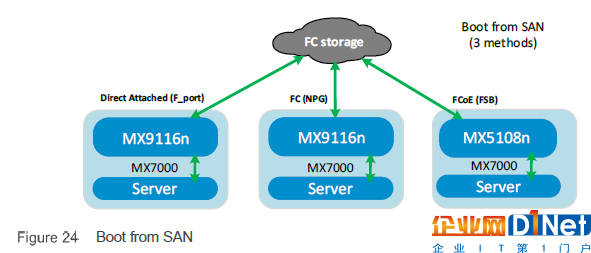

下图展示了Boot from SAN的三种方式。
结 论
戴尔易安信Power Edge MX系列专用于帮助客户迁移到更加自动化、弹性和高性能的基础架构中。对此尚未做好准备的客户，可使用传统管理流程中的全交换模式或开放式网络模式，配置MX系列基础架构中的网络元素;
而对于那些寻求易用性、自我修复技术以及自动配置VLAN和QoS，以提高管理的便利性，节约成本的用户来说，SmartFabric Services是理想的解决方案。
另外，要通过MX网络模块部署传统SAN架构时，推荐采用“MX9116n+MX7116n”的组网方式。模块化服务器端通过一块25Gb融合网卡(传统方案需要一块以太网卡和一块FC-HBA)走FCoE到MX9116n，通过MX9116n做LAN/SAN流量的分离，并直连FC端口的戴尔易安信SC/Unity系列存储。
这样做的好处是，可实现最多10个机箱(80个两路或者40个四路模块化服务器)共享这台SAN存储，将大大节省成本，提高存储的利用率。
当然，我们也提供通道C的FC光纤通道交换机MXG610s，可实现端到端的FC光纤通道连接。
PowerEdge MXG610s
