平湖行知幼儿园北城园区位于浙江省嘉兴市平湖市城北路，原名平湖市第二幼儿园，创办于1931年，是平湖市办园历史最久的一所幼儿园，富有深厚的教育文化底蕴。多年来，幼儿园坚持走“陶研”之路，打造“真·爱”的办园特色，2005年12月被列为“浙江省陶行知研究会实验学校”，2007年4月正式更名为平湖市行知幼儿园。

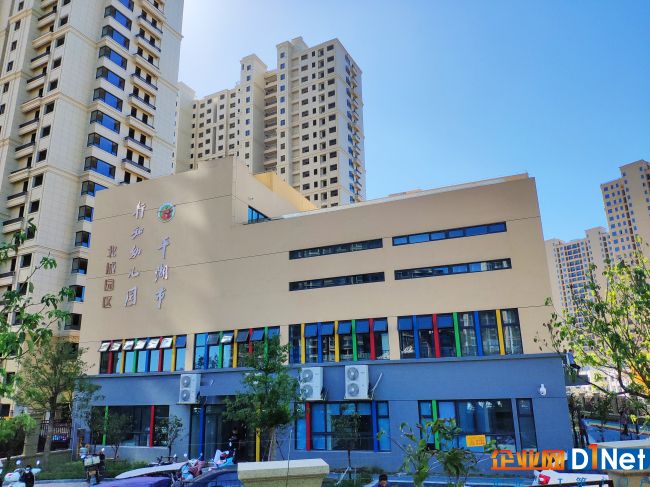

大楼外观

客户需求

幼儿园的教职工共有50人左右，在这个条件优越的环境下，学校也需要稳定的无线开展相应的工作，从而提高老师的工作效率以及保障教学质量，因此有如下几点需求：

1、大楼一共四层，每层设有不同班级的教学教室、舞蹈室、音乐教室、餐厅等，需实现整个楼层的全无线覆盖，实现上网稳定，做到无缝漫游;

2、整网需要安全可靠，要防止非法终端设备接入，避免影响教职人员正常办公;

3、幼儿园内的无线只开放给老师接入使用，同时要受到当地教育局监管;

4、幼儿园未聘请专业的IT维护人员，因此无线网络需要管理维护便利。

解决方案

飞鱼星售前工程师在现场实地工勘后，结合幼儿园提出的几点需求，为学校提供了一套符合实际应用环境的互联网+教育行业场景化无线网络解决方案。

该方案由1台NAC3000星云融合AC、1台NR1900G星云融合路由、1台VS5700-28GF三层万兆核心交换机，1台VS5300-26G-P千兆PoE交换机、3台VS1018GP千兆POE交换机和23台P560 单频300M吸顶AP组成，所有设备由“星云”云平台进行统一管理，满足院方提出的多项需求。

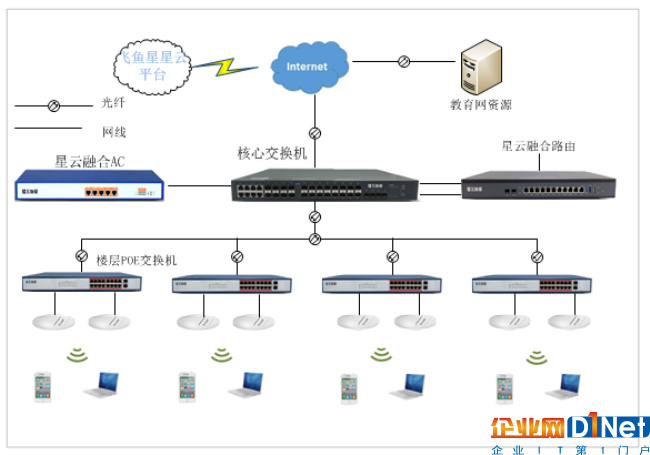

组网拓扑图

方案介绍

针对客户使用的要求：内网终端不能进行NAT转换，也不能有DHCP服务器存在，所有终端必须手动填写了50个固定教育网IP才能访问教育网资源和互联网资源，实现教育局要对内网终端进行监管的要求，因此特选用VS5700-28GF作为核心汇聚，光口数量足够对接楼层接入交换机，满足内网数据高速转发需求。

教育网通过电信光纤接到核心交换机VS5700-28GF，星云融合路由NR1900G则做二级NAT转发单独给AP固定IP，避免占用教育网IP，星云融合AC控制器NAC3000旁挂。同时，通过星云平台对部署在教学楼内的云AP进行统一的监控管理，确保各部署点无线网络的运行稳定，同时，星云平台中的分布式认证管理可分流出网络中内网、外网的使用人员，监控内网设备接入状况，显示各网络非法接入和认证情况，保障内网数据安全。

在无线覆盖上，选用了23台P560吸顶云AP科学的部署在教学楼的不同位置，实现了整个教学楼的全覆盖，部署的23台云AP汇聚上行至PoE交换机VS1018GP和VS5300-26G-P，并由PoE交换机通过网线为AP设备供电和提供数据传输。

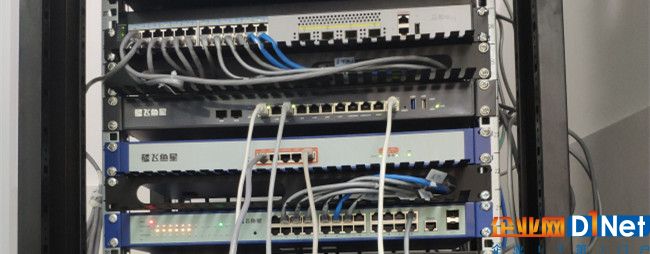

幼儿园机房部分设备

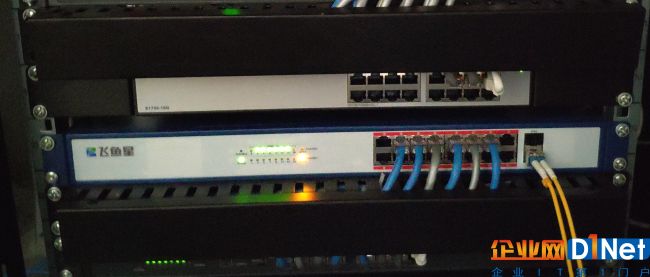

部署在每楼层的PoE交换机

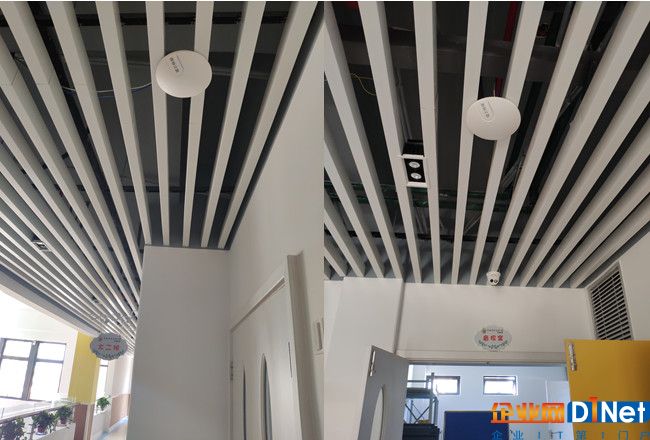

AP部署的位置

星云方案特点

智能无线网优：可通过AI快速计算出当前无线网络体检得分，并通过智能算法优化当前无线网络的问题，避免了施工人员只能凭经验优化无线网络的情况。

可视化系统：通过可视化管理，不仅能实时监控幼儿园的网络系统运行情况，同时获取到告警信息，快速定位网络故障根源，第一时间发现问题并解决问题。

全网统一管理：所有设备资源可在星云平台进行统一管理，同时所有OTA固件和操作配置可批量从云端下发，也可分组下发，对网络做到“了如指掌”。

星云平台在线AP一览

使用反馈

此次无线网络的搭建，使得整个覆盖范围内超过98%的区域无线信号最低值都能达到-70db以上，运行一段时间以来，无论是有线还是无线网络都很稳定，上网速度也很快，能做到无线漫游。同时，星云平台实现了对整网的统一管理和安全保护，使得我们在没有专业IT人员的情况下，依旧能管理和维护整个网络，免除了我们的后顾之忧，完全满足了我们在网络搭建时设定的目标和需求。
